Thuộc tính sản phẩm

Mẫu số: YCK-500CH

Thương hiệu: Yichuang

Workpiece Diameter: 50mm～500mm

Workpiece Length: 500mm～2500mm

Machine Size: 4500x1800x1950mm

Dịch Vụ Ngoài Bảo Hành: Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến

Khả năng cung cấp & Thông tin bổ...

Hình thức thanh toán: L/C,T/T

Incoterm: FOB,CIF

Đóng gói và giao hàng

Đơn vị bán hàng:

Set/Sets



Máy phay cuộn YCK-500CH làm việc video



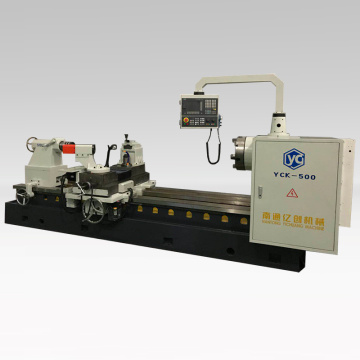

Máy phay cuộn CNC YCK500



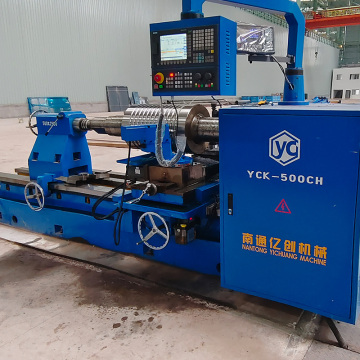

Máy phay chủ đề CNC YCK-500CH



Máy phay chủ đề CNC có những ưu điểm của tự động hóa cao, độ chính xác xử lý cao, hiệu quả cắt cao, hoạt động an toàn và đáng tin cậy, v.v. cuộn.

Máy phay chủ đề CNC Roll áp dụng hệ thống SIEMENS CNC, được trang bị phần mềm điều khiển tự động hóa máy phay cuộn chuyên nghiệp và có chức năng mô phỏng động ban đầu của quá trình phay và đo của máy phay cuộn.

Giường máy phay cuộn được kết hợp với ba đường ray hướng dẫn, với cấu trúc mặt cắt hình chữ nhật, độ chính xác hướng dẫn cao, độ cứng của giường tốt, phù hợp để phay các vòng cuộn cacbua vonfram cao và cuộn thép tốc độ cao.

Chuyển động theo chiều dọc của slide lớn của máy công cụ được trang bị cơ chế khóa để đảm bảo rằng không có rãnh chất thải do bù trung tâm khi xử lý cuộn cứng cao hoặc thực hiện cắt lớn.

Cơ thể phay máy cắt bay và thân máy phay swing được lắp đặt so với nhau, và cả hai không can thiệp vào nhau. Việc chuyển đổi các chức năng phay và chữ có thể được thực hiện mà không cần tháo rời và lắp ráp các bộ phận, và không cần chuyển đổi điện.

Phạm vi ứng dụng và các yêu cầu của máy phay Groove Lưỡi liềm CNC: cuộn thép tốc độ cao, vòng cuộn cacbua, cuộn cacbide cacbua vonfram và độ chính xác của Rib Ribr của cuộn thông thường (rãnh lưỡi liềm, xương sườn bằng nhau, v.v.) Máy phay có thể được chọn từ cài đặt công cụ thủ công, điều khiển chương trình và phay tự động. Máy công cụ tự động cắt các rãnh lưỡi liềm theo các hướng quay khác nhau và các góc xoắn tùy ý, và có thể chia tỷ lệ hoặc không gian trong bất kỳ phân chia nào (hoặc không bằng nhau) xung quanh cuộn; Nó có thể tự động khắc các thông số kỹ thuật, lớp, nhãn hiệu, vv tại bất kỳ vị trí nào trên cuộn.

Phương pháp hình thành rãnh lưỡi liềm và phương pháp phay:

● Chức năng hình thành rãnh lưỡi liềm cơ bản: Trục thanh công cụ của máy phay máy cắt bay và trục quay phôi (con lăn) tạo thành góc 90 độ với nhau, trục trục chính của thanh công cụ được đặt ở trung tâm của rãnh vòng cuộn và Đầu thanh công cụ được đặt trên mặt phẳng vuông góc với trục phôi và trục thanh công cụ. Khi công cụ máy đang hoạt động, trục chính của thanh công cụ và cuộn hoàn thành chuyển động xoay nội suy và trục thanh công cụ thực hiện chuyển động thức ăn về phía trung tâm của phôi cho đến khi trục trục chính của thanh công cụ đạt đến trung tâm yêu cầu của vòng cung chiếu Các vòng tròn cuộn tròn sườn (rãnh lưỡi liềm).

● Phương pháp phay cơ bản:

Cài đặt công cụ thủ công, kiểm soát chương trình, phay tự động

Thông số kỹ thuật:

Workpiece processing diameter	50mm～500mm
Workpiece length	500mm～2500mm
Processing crescent groove specifications	D6-D50
Processing crescent groove angle	Any
Processing crescent groove jump slot	Any
Cutting method/function	Milling head swing engraving + "flying knife" cutting rib groove
Flying knife milling speed (A axis)	0-500rpm
Swing head rotation speed (Z axis)	0-50rpm
Workpiece rotation speed (Y axis)	0-30rpm
Longitudinal feed movement speed (X axis)	0-6000mm/min
Engraving head electric spindle power	2.2KW
Hydraulic clamp length	300mm
Hydraulic clamp clamping range	D6-D25
Hydraulic clamp roller ring clamping accuracy (end face)	≤0.02mm
Hydraulic clamp roller ring clamping accuracy (outer circle)	≤0.02mm
Cooling pump motor	AB25-90W
Control system Siemens	808D
Frequency and power supply voltage	50HZ/AC380V
Machine size (lengthwidthheight)	450018001950mm
Machine weight	6500Kg

Các bộ phận được gia công bằng máy phay CNC Roll:

Máy phay chủ đề CNC cuộn
