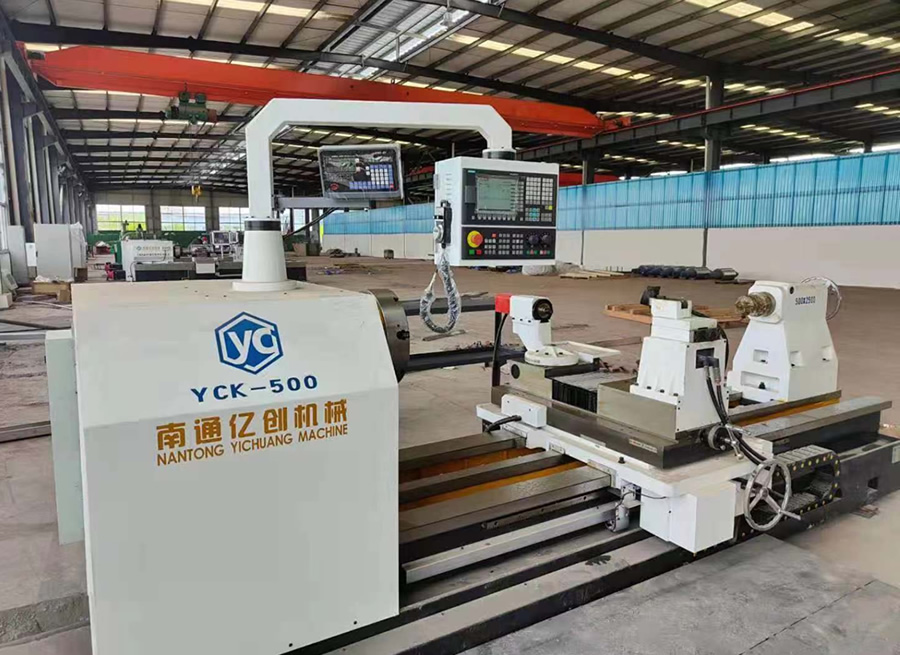

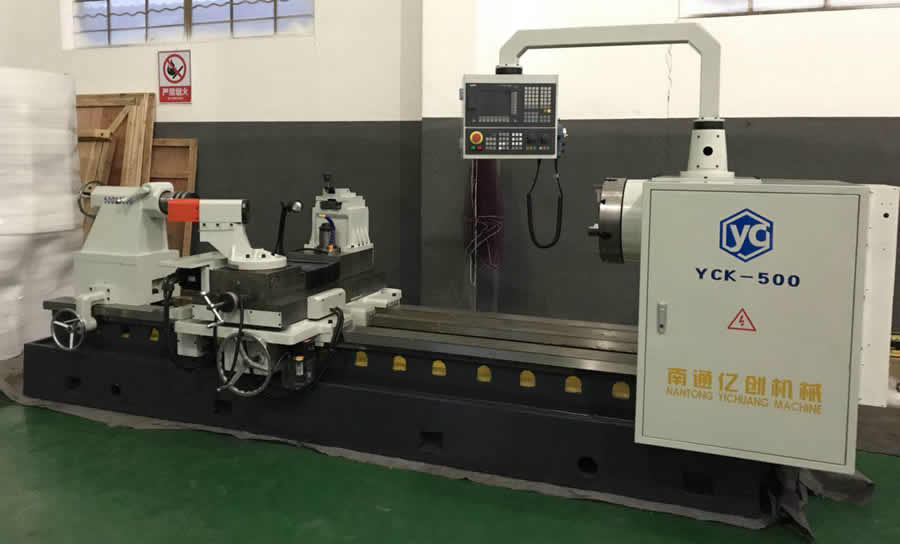

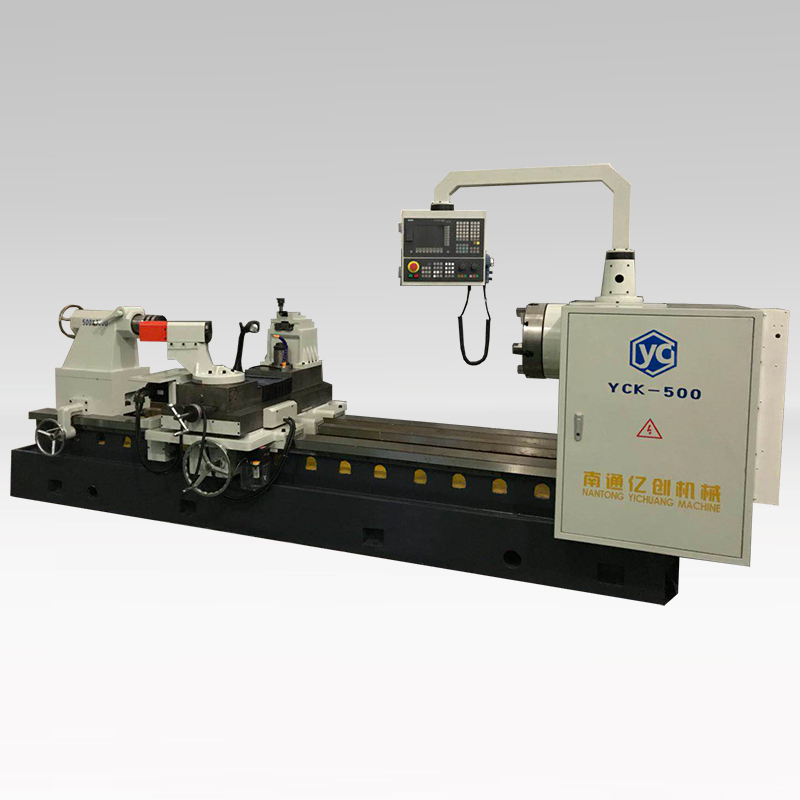

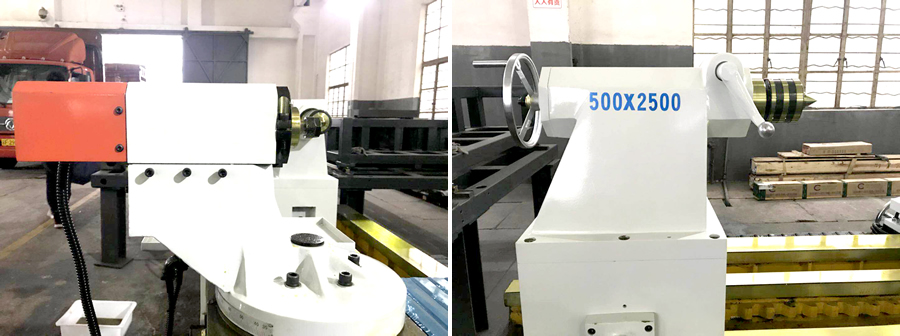

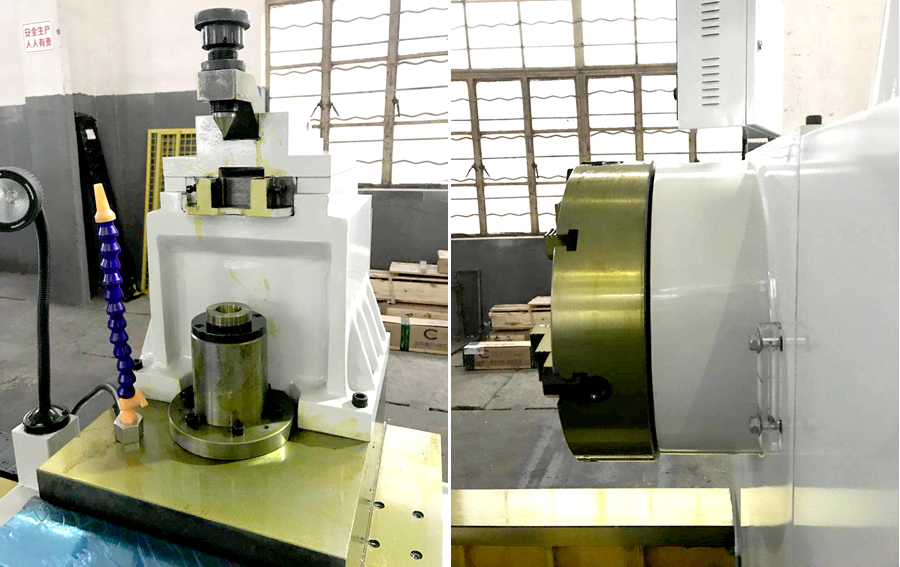

Máy phay YCK-500 CNC Notch là một công cụ máy móc được thiết kế đặc biệt và tùy chỉnh cho ngành thép. Thiết kế tổng thể của giường máy phay CNC áp dụng sự kết hợp ba hướng dẫn, với cấu trúc mặt cắt hình chữ nhật, độ chính xác hướng dẫn cao và độ cứng của giường tốt. Chiếc giường được đúc với gang hợp kim có độ bền cao và ứng suất thấp. Sau khi trống được đúc, nó được tôi luyện một lần, và sau khi hoàn thành gia công thô, nó được tiết chế trở lại, và sau khi hoàn thành việc hoàn thành việc hoàn thành Biến dạng là nhỏ và khả năng chống hao mòn là tốt.
Phạm vi ứng dụng và các yêu cầu của xử lý: Xử lý rãnh sườn chính xác của cuộn thép tốc độ cao, vòng cuộn cacbua, cuộn cacbua cacbua vonfram và cuộn thông thường (rãnh lưỡi liềm, xương sườn, v.v.) và các góc xoắn tùy ý, rãnh lưỡi liềm có thể được chia thành các phân chia hoặc không gian bằng nhau (hoặc không đồng đều) theo hướng chu vi của cuộn; Nó có thể tự động khắc các thông số kỹ thuật, lớp, nhãn hiệu và các nhãn hiệu khác trên bất kỳ vị trí nào của cuộn.
Việc áp dụng đầy đủ phần mềm lập trình xử lý và công nghệ CNC tiên tiến đã tương đối đơn giản hóa cấu trúc cơ học của máy phay và giảm một số liên kết truyền cơ học. Mặc dù độ tin cậy, tính linh hoạt và hiệu quả đã được cải thiện toàn diện, lượng bảo trì đã giảm đáng kể.

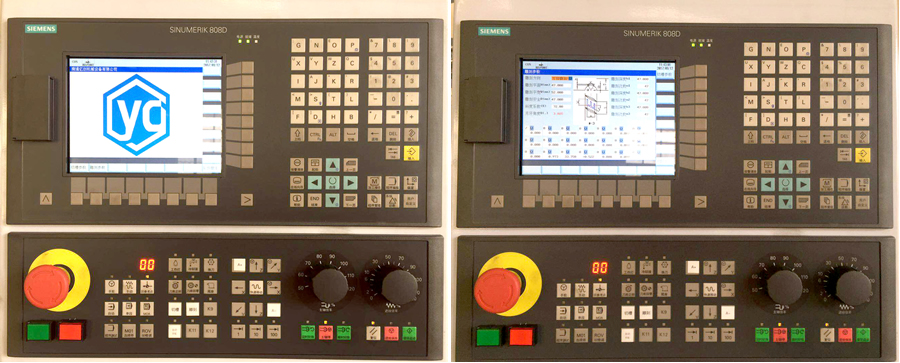

Máy phay áp dụng hệ thống điều khiển số máy tính phân phối 4 trục của Siemens 808D, được trang bị phần mềm điều khiển tự động hóa máy phay cuộn chuyên nghiệp của người bán và giao diện vận hành đồ họa của máy phay cuộn phù hợp với thói quen của con người. Nó có chức năng mô phỏng động ban đầu của quá trình đo và đo máy phay cuộn.
Bốn trục truyền động CNC của máy phay được trang bị các động cơ AC được điều khiển hoàn toàn bằng kỹ thuật số. Vì động cơ AC servo có lợi thế của khả năng thích ứng môi trường cao, không có bảo trì và mạnh mẽ, máy phay có thể hoạt động đáng tin cậy trong một thời gian dài trong điều kiện môi trường tại chỗ khắc nghiệt. .
Vòng bi chính của máy phay đều được làm bằng các sản phẩm INA, FAG hoặc NSK.
Phương pháp hình thành rãnh lưỡi liềm và phương pháp phay:
1. Chức năng tạo rãnh lưỡi liềm cơ bản: Trục thanh công cụ của máy phay máy cắt bay và trục quay phôi (con lăn) tạo thành góc 90 độ với nhau, trục trục chính của thanh công cụ được đặt ở trung tâm của rãnh vòng cuộn, và đầu thanh công cụ được đặt trên mặt phẳng vuông góc với trục phôi và trục thanh công cụ. Khi công cụ máy đang hoạt động, trục chính của thanh công cụ và cuộn hoàn thành chuyển động xoay nội suy và trục thanh công cụ thực hiện chuyển động thức ăn về phía trung tâm của phôi cho đến khi trục trục chính của thanh công cụ đạt đến trung tâm yêu cầu của vòng cung chiếu Các vòng tròn cuộn tròn sườn (rãnh lưỡi liềm).
2. Phương pháp phay cơ bản:
Cài đặt công cụ thủ công, kiểm soát chương trình, phay tự động
Thông số kỹ thuật:
| Model |
YCK-500 |
| Maximum diameter of workpiece |
Φ500mm |
| Maximum length of workpiece |
2500mm |
| Applied for thread specification |
Φ6~Φ50 |
| Rotation speed of workpiece (Servo） |
0~32rpm (Servo） |
| The way of cutting |
Fly-cutting |
| Rotate speed of machine tool spindle |
30~3000rpm2.2kw |
| Minimum feed amount |
0.001mm（°） (Servo） |
| Bore-hole of headstock spindle |
MT5# |
| Chuck of headstock spindle |
Φ400mm |
| Rotational speed of spindle |
0~400 rpm |
| Overall dimensions of machine tool |
4500×1700×2100mm |
| Cooling pump motor |
90w(380V) |
| Control the working power of the system |
DC24V、50HZ |
| CNC configuration |
Siemens 808D numerical-controlled system |

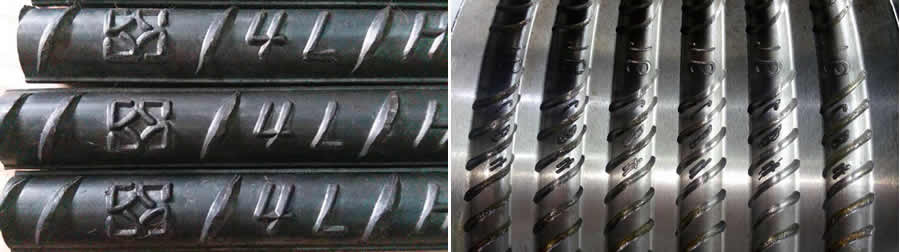

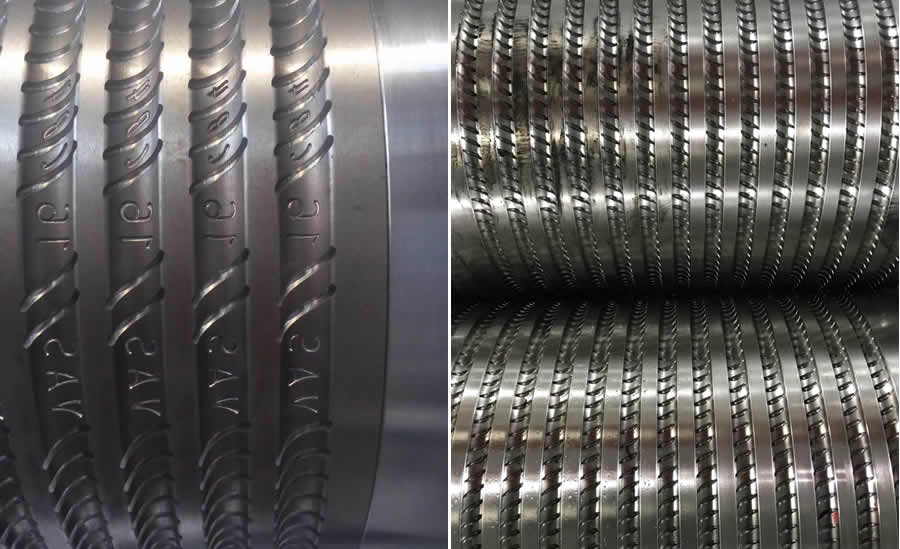

Trường hợp xử lý:
